El ejercicio simula el encendido de una farola cuando es de noche y el apagado de la farola cuando es de dia.

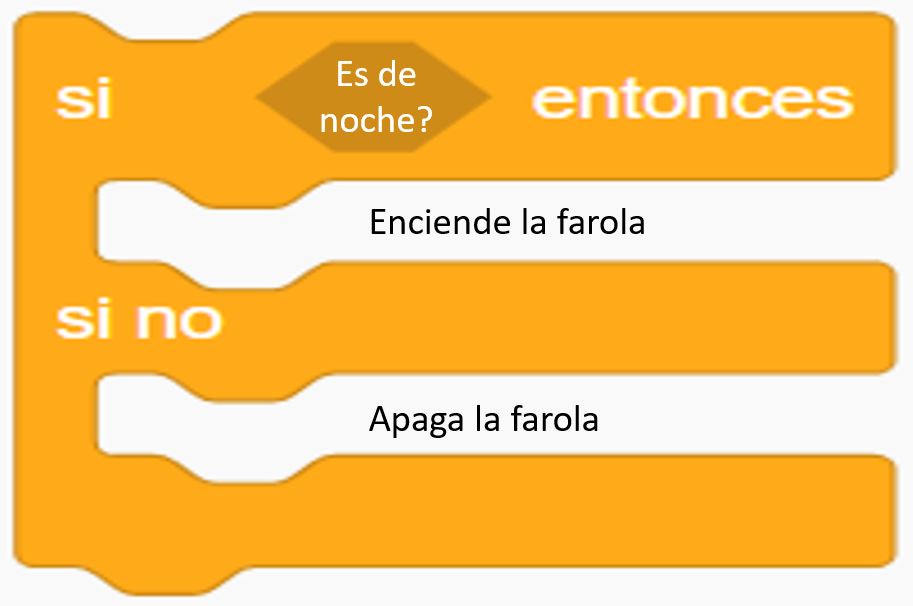

La farola será representada con un LED que se encenderá al ser de noche y se apagará al ser de día, para ello se utilizará la instrucción de control de flujo:
¿Es de noche?

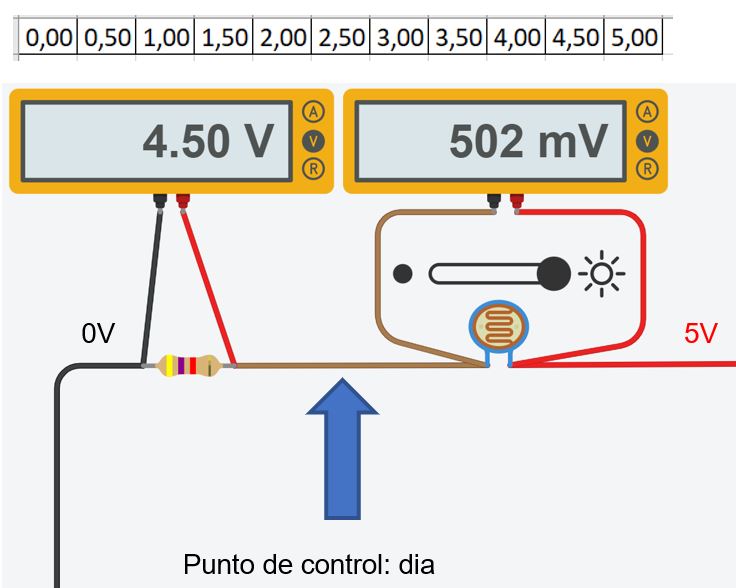

Para conocer si es de noche o de día se utilizará un circuito especial, auxiliar, que contendrá un foto resistor, en concreto se utilizará un componente electrónico que cambia el valor de su resistencia al paso de la corriente, teniendo una influencia directa en cómo se reparten las caídas de tensión entre los componentes de ese circuito auxiliar.
 |
 |

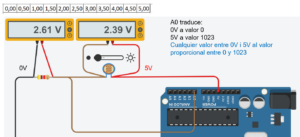

Por lo tanto, el punto de control se ha de conectar con una entrada ananalógica del Arduino. Por ejemplo la A0
Arduino tiene la capacidad de convertir cualquier valor entre 0V y 5V a valores equivalentes del sistema numérico decimal entre 0 y 1023.
Finalmente, la instrucción de control de flujo del programa quedaría de la siguiente forma:
Nota: Para seguir el ejercicio en detalle se puede abrir el siguiente .pdf: 12.0.00-[T]-[ESP]-Sensor de llum-3
