Tenim una bombeta en un passadís o en una escala i volem tenir dos interruptors als extrems del passadís o de l’escala per apagar o encendre la llum.
Recordem primer, que en un circuit bàsic format per una pila, una bombeta i un interruptor, els electrons circulen en un camí tancat. Anem a veure com funciona pas a pas:
Components:
-
Pila: proporciona l’energia (la força electromotriu).
-
Interruptor: obre o tanca el circuit.
-
Bombeta: transforma l’energia elèctrica en llum i calor.
Circulació dels electrons:
-
Quan l’interruptor està tancat (circuit tancat):
-
Els electrons surten del pol negatiu de la pila (que és on hi ha un excés d’electrons).
-
Viatgen pel fil conductor fins arribar a la bombeta.
-
En passar per la bombeta, els electrons cedeixen part de la seva energia a la resistència interna de la bombeta, que es calenta i emet llum.
-
Després, continuen pel fil fins arribar al pol positiu de la pila.
-
-
Quan l’interruptor està obert (circuit obert):
-
El camí està tallat, així que els electrons no poden circular, i la bombeta no s’encén.
-
Important:
-
El moviment dels electrons reals va del pol negatiu al pol positiu de la pila.
-
Però, tradicionalment, en els dibuixos i esquemes elèctrics, es diu que el corrent elèctric va del pol positiu al negatiu (això es diu “corrent convencional”).

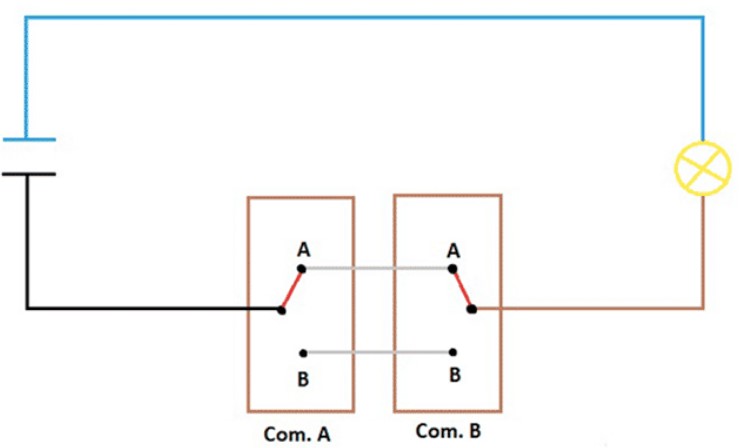

Ara anem al nostre cas. El esquema simplificat de la instal·lació a realitzar seria:
Funcionaria?

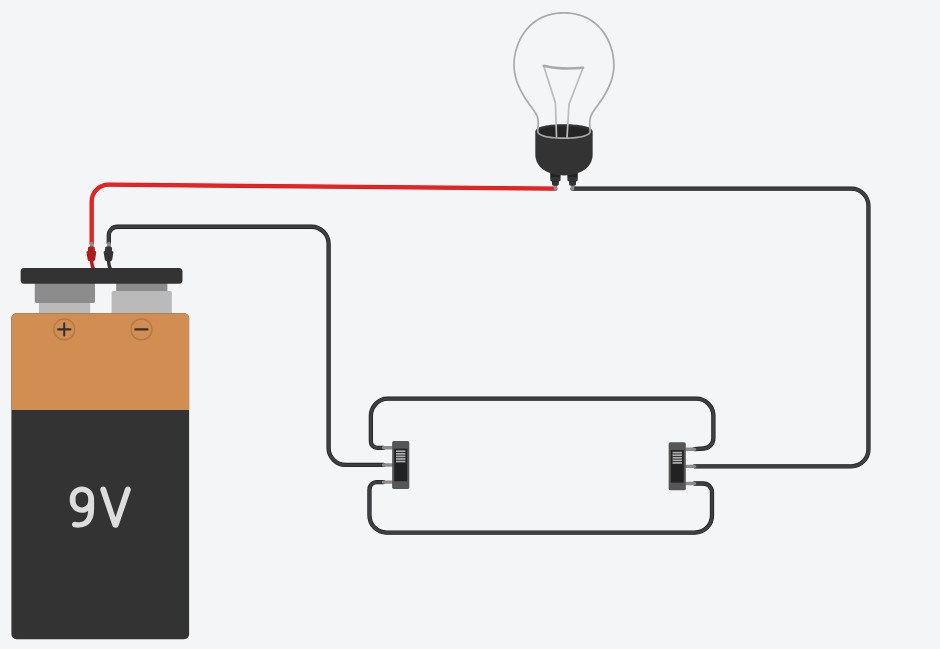

I a tinkercad, podriem simular-lo amb aquest esquema?
Anem a fer-lo!
