En aquesta píndola formativa, l’alumne construirà un circuit bàsic compost per una font d’energia, una resistència i un LED, tot muntat sobre una placa de proves o de prototipatge. La placa de proves permet realitzar la connexió dels components del circuit sense necessitat de soldar, facilitant el muntatge, la correcció d’errors i la reutilització dels components.
A partir d’aquest moment, l’alumne entra en una nova dimensió de l’aprenentatge: tot allò que dissenyi amb TinkerCAD i funcioni correctament en el simulador del ciberespai podrà ser reproduït en el món físic amb moltíssimes possibilitats d’èxit, sempre que es respectin les connexions i els valors dels components.
La guia de treball per realitzar l’exercici en l’entorn virtual es troba en el fitxer PDF:
01.5.00-[T]-[ESP]-Mi primer circuito LED sobre placa pruebas
Un cop validat el correcte funcionament del circuit en el món virtual, l’alumne podrà consultar a TinkerCAD la llista de materials necessaris per construir la mateixa solució en el món real. A partir d’aquesta llista, seleccionarà el material adequat entre els elements que es mostren a continuació.

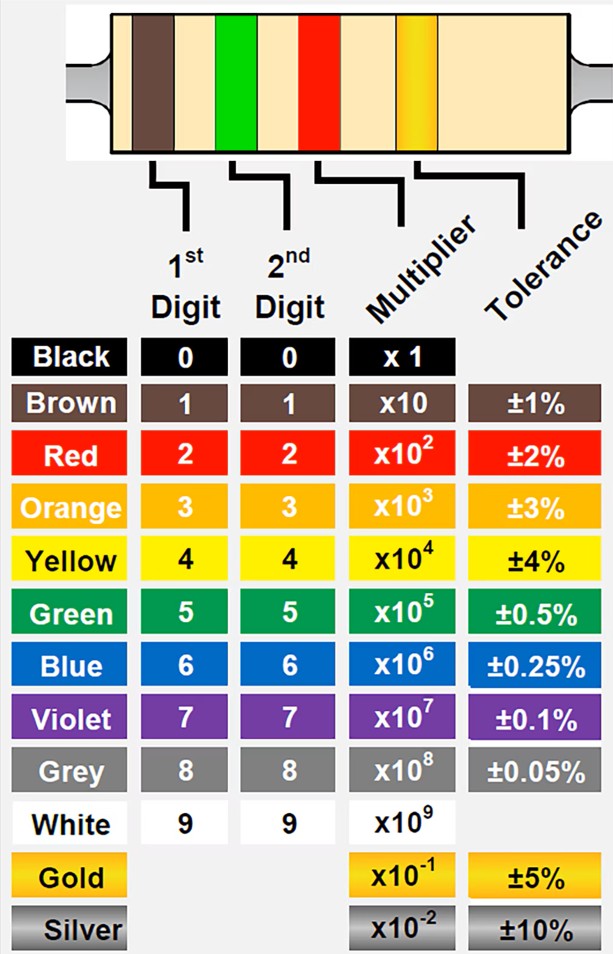

En buscar els materials, l’alumne s’ha d’enfrontar a un petit problema: les resistències no porten imprès el seu valor, sinó que incorporen un codi de colors. Com passa amb qualsevol codi, cal saber-lo interpretar, i la clau per fer-ho es troba en aquestes imatges:
1.- La resistència té quatre anells de colors, tres d’agrupats i un de separat:
 |
 |
 |
 |
2.- La resistència té cinc anells de colors, quatre d’agrupats i un de separat:
 |
 |
