Pantalla OLED KS0271

Introducció

OLED és l’abreviatura de Díode Emissor de Llum Orgànic. A nivell microscòpic, una pantalla OLED és una matriu de LED orgànics que s’il·luminen quan emeten energia.
La nova tecnologia OLED només utilitza electricitat per píxel. Com que cada píxel crea la seva pròpia llum, només els píxels que estan encesos utilitzen electricitat. Això fa que la tecnologia OLED sigui molt eficient; a més, la forma en què es construeixen aquests tipus d’OLED els permet ser molt prims en comparació amb els LCD.

Especificacions de la pantalla OLED KS0271

  • Tensió d’alimentació: 3,3 V a 5 V
  • Nombre de píxels: 128 × 64
  • Profunditat de color: blau
  • Via de comunicació: IIC (Connexió I²C). Protocol disenyat per l’empresa Philips per que determinats circuits integrats puguessim parlar entre ells. Las siglas del protocolo I²C significan “Interconexión entre Circuitos Integrados – Inter- Integrated Circuit”.
  • La direcció o identificació de la pantalla, en cada cas serà igual al valor decimal equivalent al valor hexadecimal indicat  a la part posterior de la pantalla OLED.

Conversor HEXADECIMAL A DECIMAL

3C hexadecimal és igual a 60 decimal

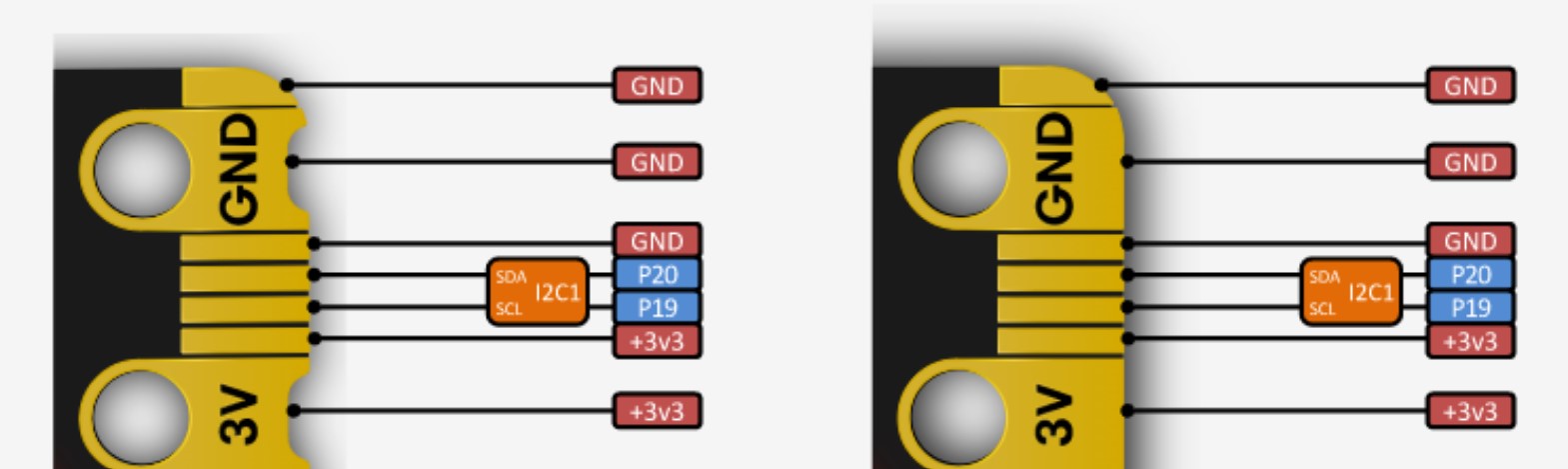

Conexión I²C:

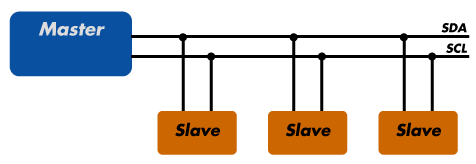

La comunicación I²C es un protocolo de comunicación serie que permite la interacción entre dispositivos electrónicos mediante dos hilos (BUS) principales:

  • SDA (Datos Serie): responsable de la transmisión de datos entre los dispositivos. Funciona como un canal de comunicación al que se pueden enviar y recibir mensajes (datos). Los datos enviados por este hilo iran precedidos de un valor que identifica el dispositivo de destino (Master –> Slave), o en su caso, del dispositivo que los remite (Slave –> Master).
  • SCL (Reloj Serie): Este hilo proporciona la señal de reloj que coordina el momento exacto en el que los datos deben ser enviados o recibidas, asegurándose de que todos los dispositivos estén sincronizados.

Además, hay dos hilos adicionales que proporcionan la energia para esta configuración:

  • VCC (Voltaje): Este hilo suministra la energía necesaria para que los dispositivos puedan operar.
  • GND (Tierra): Este hilo sirve como referencia eléctrica común para todos los dispositivos, asegurando que la comunicación sea estable.

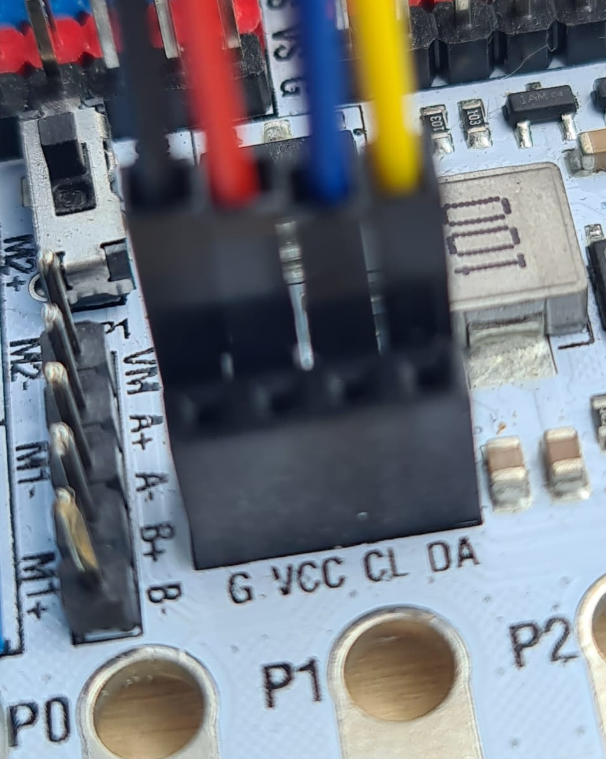

micro:shield

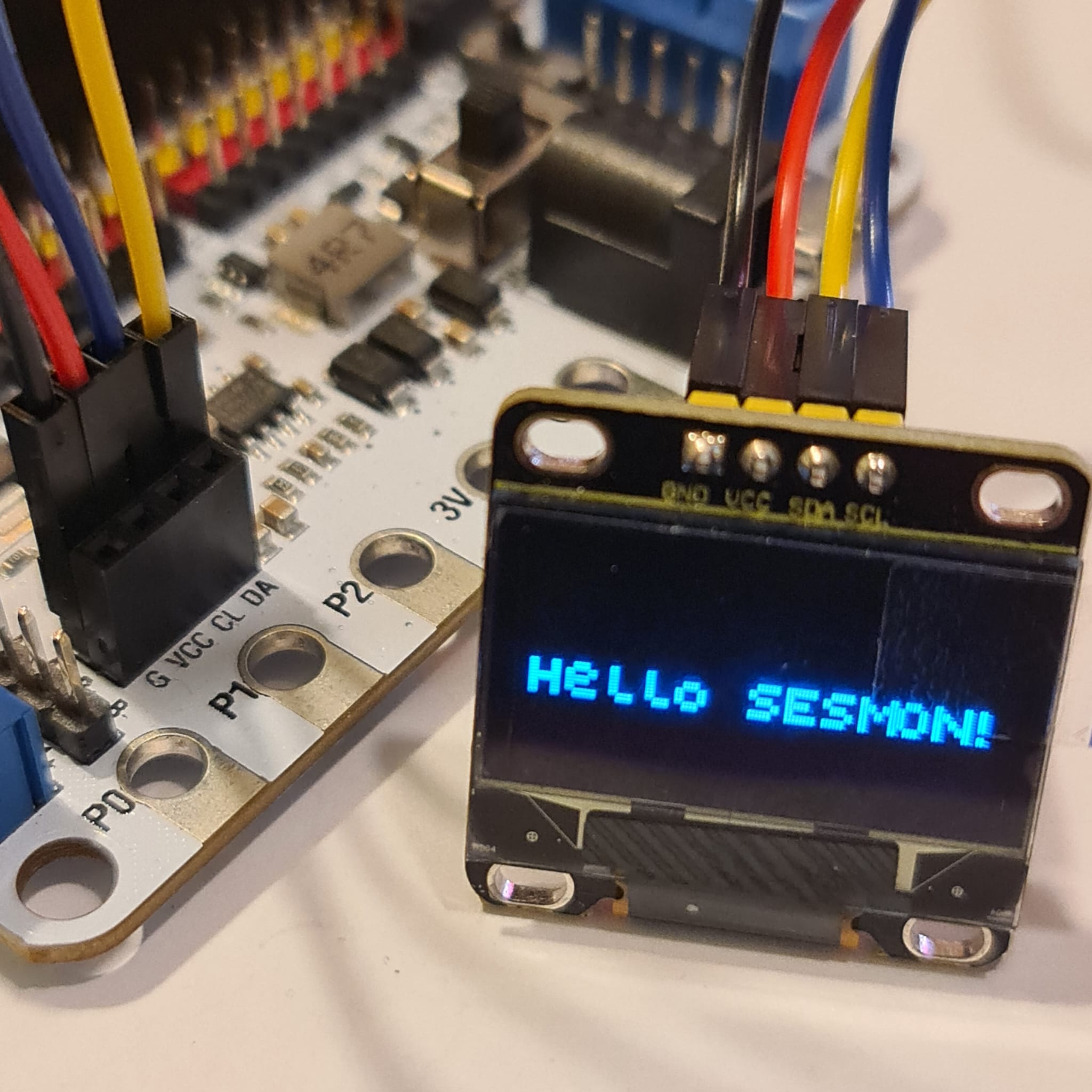

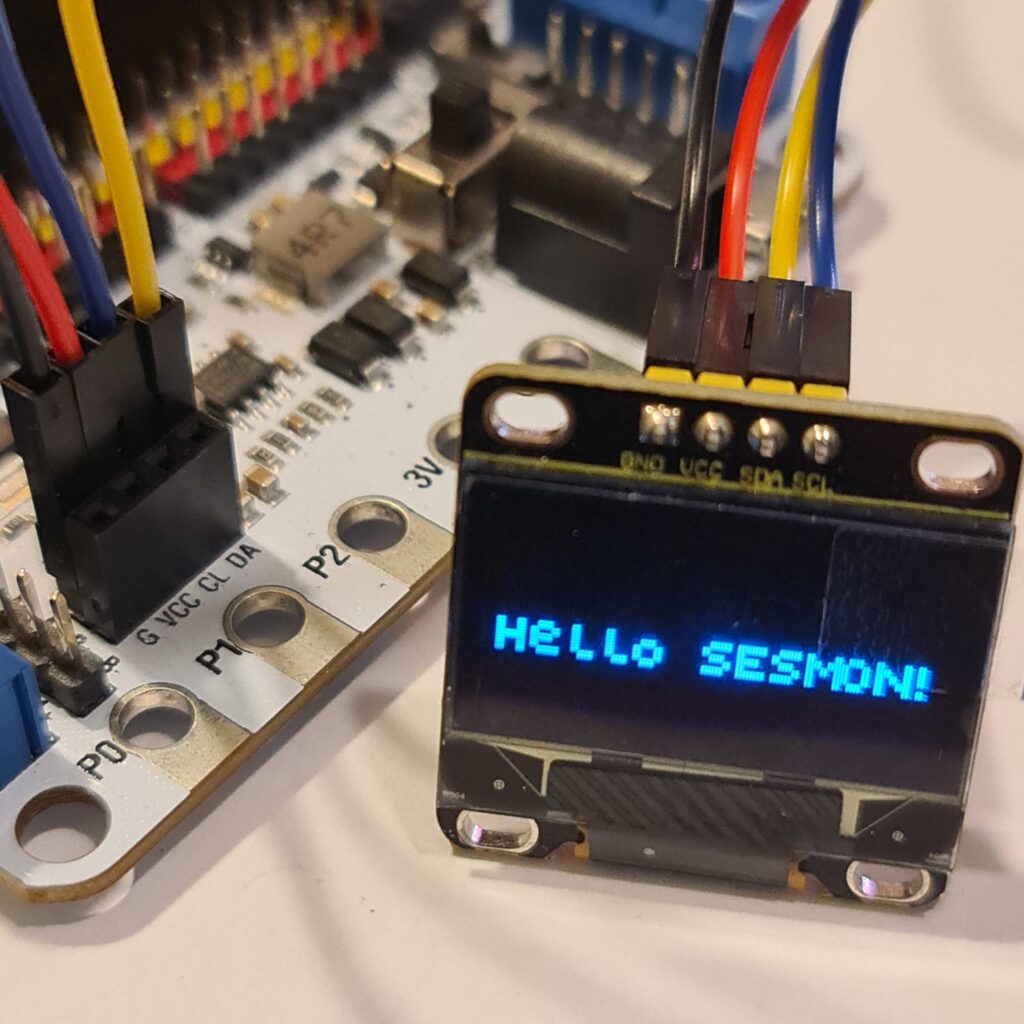

Pantalla OLED

Muy importante: las señales DA y SC no van en el mismo orden (en este caso).
Se han de cruzar los hilos SDA y SCL



makecode micro:bit

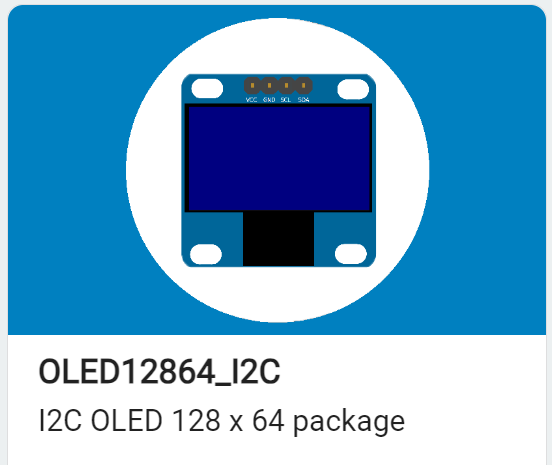

makecode requiere per manipular la pantalla OLED la extensión OLED12864_I2C.

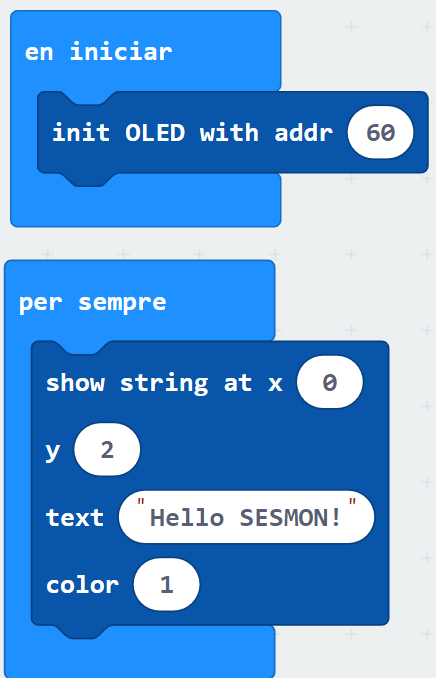

Programación
