Riego manual.
Queremos que al presionar el botón A de la micro:bit se active el riego y al presionar el botón B se detenga el riego.
 |
 |

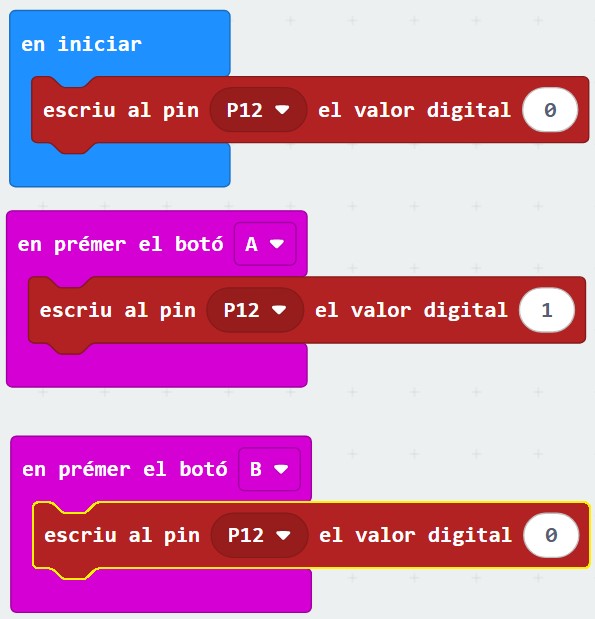

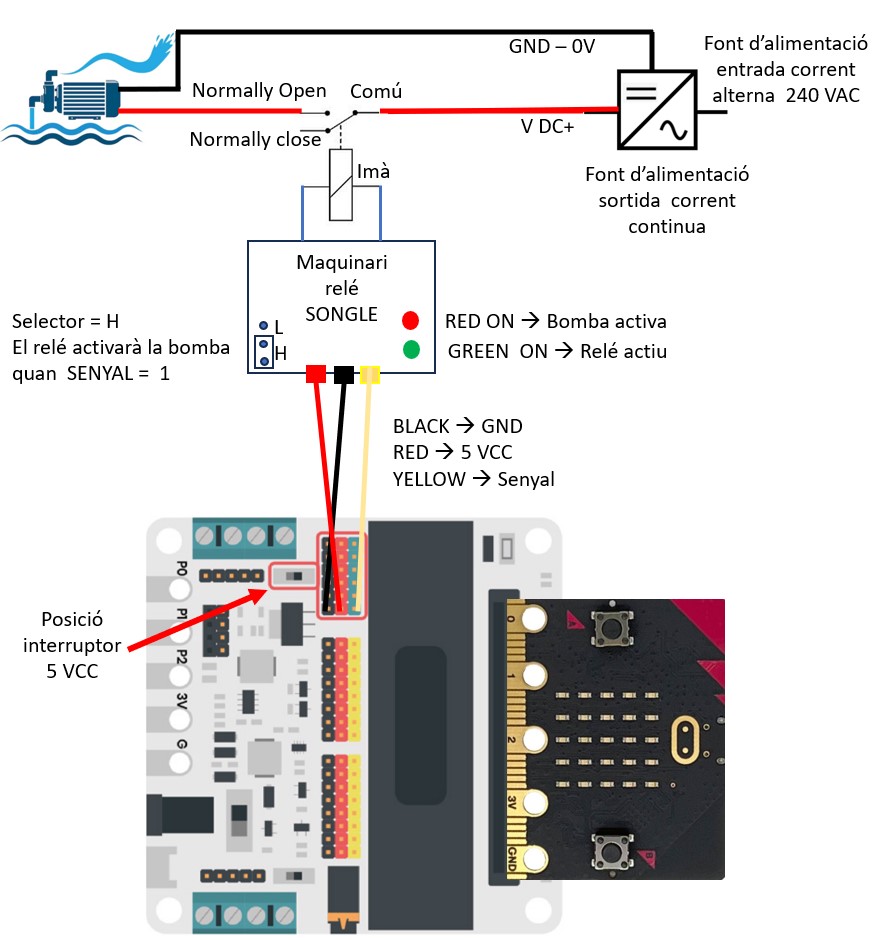

Nota: Es muy importante que al iniciarse el programa se tenga la certeza que no se activa el riego, es por ello que el bloque “en iniciar” ordene al relé que no alimente a la bomba de agua. Es decir, el Pin 12 que es el que se utilizará para controlar el relé “en iniciar” nos aseguraremos que está a 0.
A continuación, como se observa en la programación el botón “A” hace que el Pin 12 (Señal) pase a 1 (Hight), y en consecuencia el relé cierra el circuito de la bomba.
Riego automático + manual opcional.
Se desea que se active el riego cuando el sensor de humedad del tierra nos indique que la tierra de la maceta está bastante seca. Procederemos como sigue.
Cual debe ser el valor de la humedad que determine que se ha de regar?
Para una planta ornamental en condiciones normales, un valor razonable para automatizar el riego en función de la humedad del suelo (0 a 100, donde 0 es completamente seco y 100 es completamente mojado) suele estar entre: 30 y 40. Este rango indica que el suelo empieza a secarse, pero aún no está completamente seco. Es un buen momento para activar el riego sin esperar a que la planta sufra estrés hídrico.
¿Cómo ajustar este umbral?
- Plantas más delicadas o tropicales: puedes subir el umbral a 40-50.
- Plantas resistentes o faciles de cuidar: puedes bajarlo a 20-30 para evitar exceso de riego.
Consejo extra:
Si se tiene la opción, se mide cómo responde la planta los primeros días. Si el encendido del riego se realiza cuando el sensor indica que la humedad es menor que el 35% y se observa que la tierra está todavía húmeda al tacto, se puede bajar el umbral.

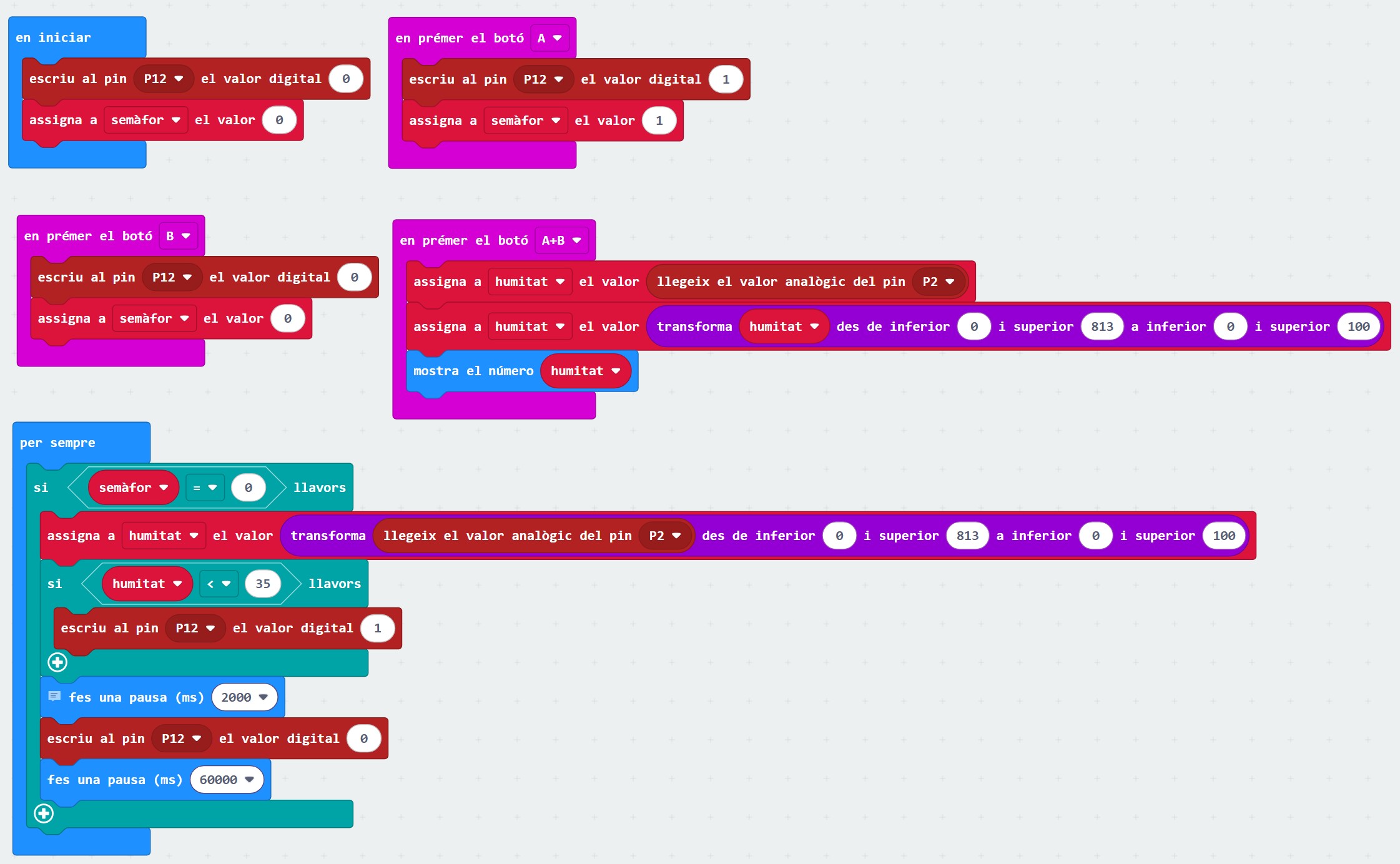

En la programación que se detalla a continuación, se hace uso de una variable (semáforo) para controlar la bomba en modo manual o automático.

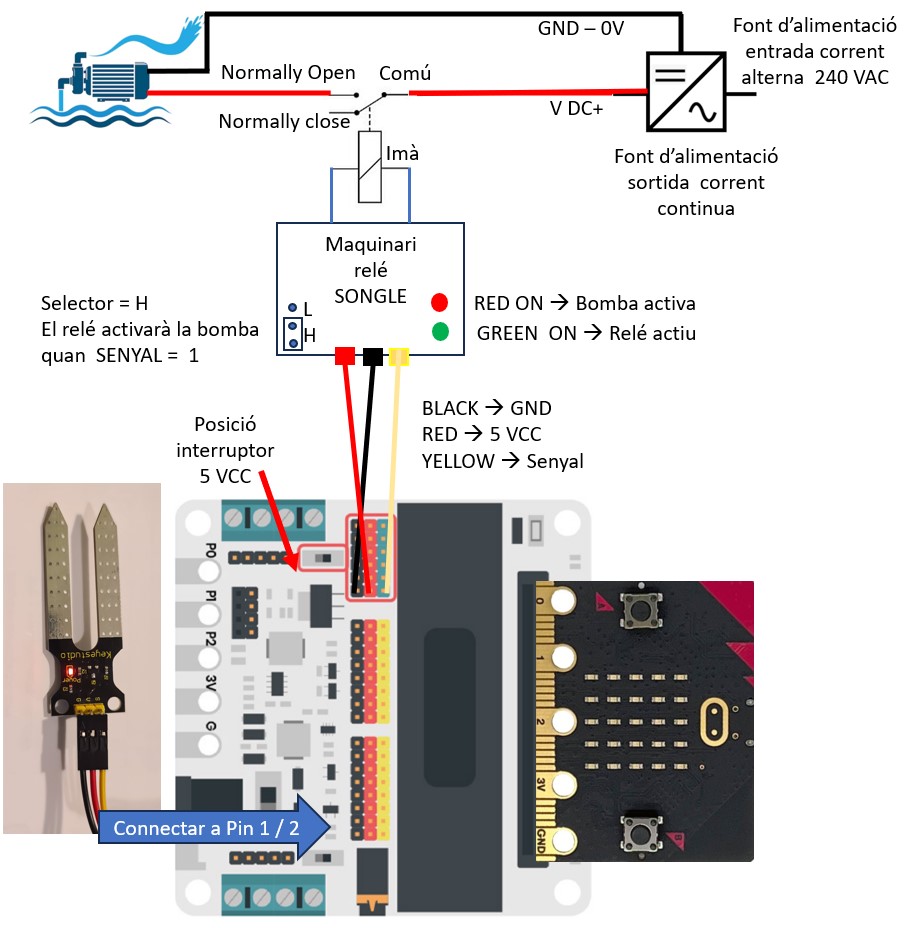

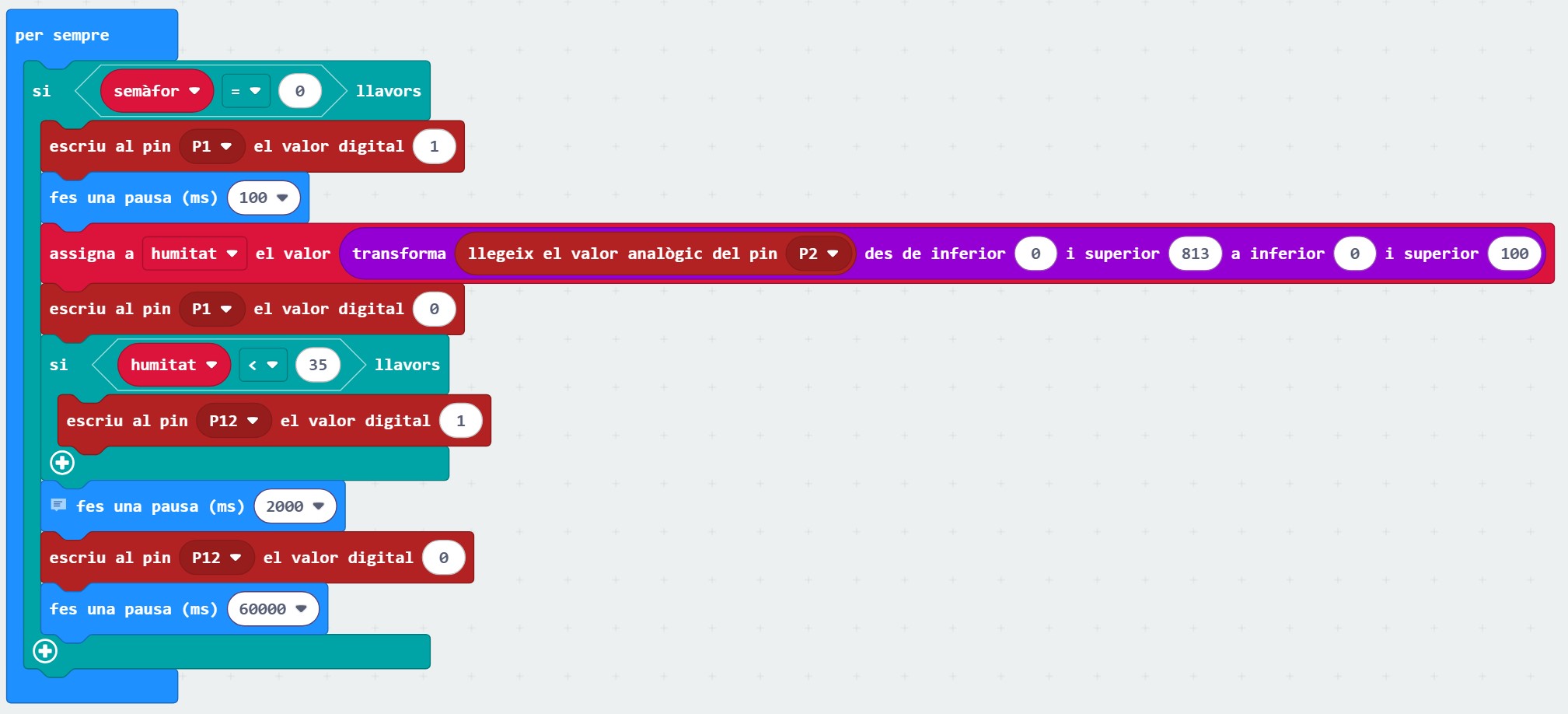

Si se desea alargar la vida del sensor de humedad, como se ha visto en otros talleres, deberíamos suministrar energía al sensor de humedad solo durante el tiempo que medimos la humedad de la tierra de la maceta. Utilizaremos el Pin 1 para suministrar esta energía según se ve en la modificación que hemos introducido en la programación anterior. Es decir los VCC del sensor no se conectará a ningún pin rojo de la placa microshield, si no que se conectará a la señal del Pin 1
Observacion: Siempre que se tome el control manual, si se desea se puede presionar el boton “reset” de la placa micro:bit y todo lo programado comienzara desde el inicio.
RESUM
Activació del reg automàtic segons la humitat del sòl
A l’escola de primària d’Oló estem treballant en un projecte de reg automàtic amb la micro:bit. Hem fet servir un sensor d’humitat del sòl que hem calibrat perquè ens doni un valor entre 0 i 100, on 0 representa el sòl completament sec i 100 representa el sòl molt humit.
Un cop calibrat, hem decidit establir un llindar per activar el reg automàtic. Després d’observar el comportament del sensor i fer diverses proves amb diferents nivells d’humitat, hem considerat que un bon moment per regar és quan la humitat baixa del 35%. D’aquesta manera, assegurem que la planta rep aigua abans que el sòl estigui massa sec, però sense malgastar l’aigua.
Amb aquest criteri, el sistema activa el reg quan el valor del sensor és inferior a 30 i l’atura quan la humitat puja per sobre d’aquest nivell. Aquesta automatització ens ajuda a tenir cura de les plantes de manera eficient i sostenible.
