En esta actividad realizaremos un detector de humedad; que nos muestrarà si una planta necesita ser regada o no. Mediante una tira de LED, podremos mostrar un determinado color en función del estado de humedad de la tierra de la planta;
- Rojo, indica poca humedad
- Azul, indica que el suelo tiene la humedad correcta.
La actividad puede desarrollarse en el contexto de las causas y consecuencias del cambio climático, en los ecosistemas y la vida de las personas (ODS 15. Vida terrestre).
1.- Plantear a los alumnos la construcción de un sistema detector de humedad en las plantas
2. Material necesario:
 |
 |
 |

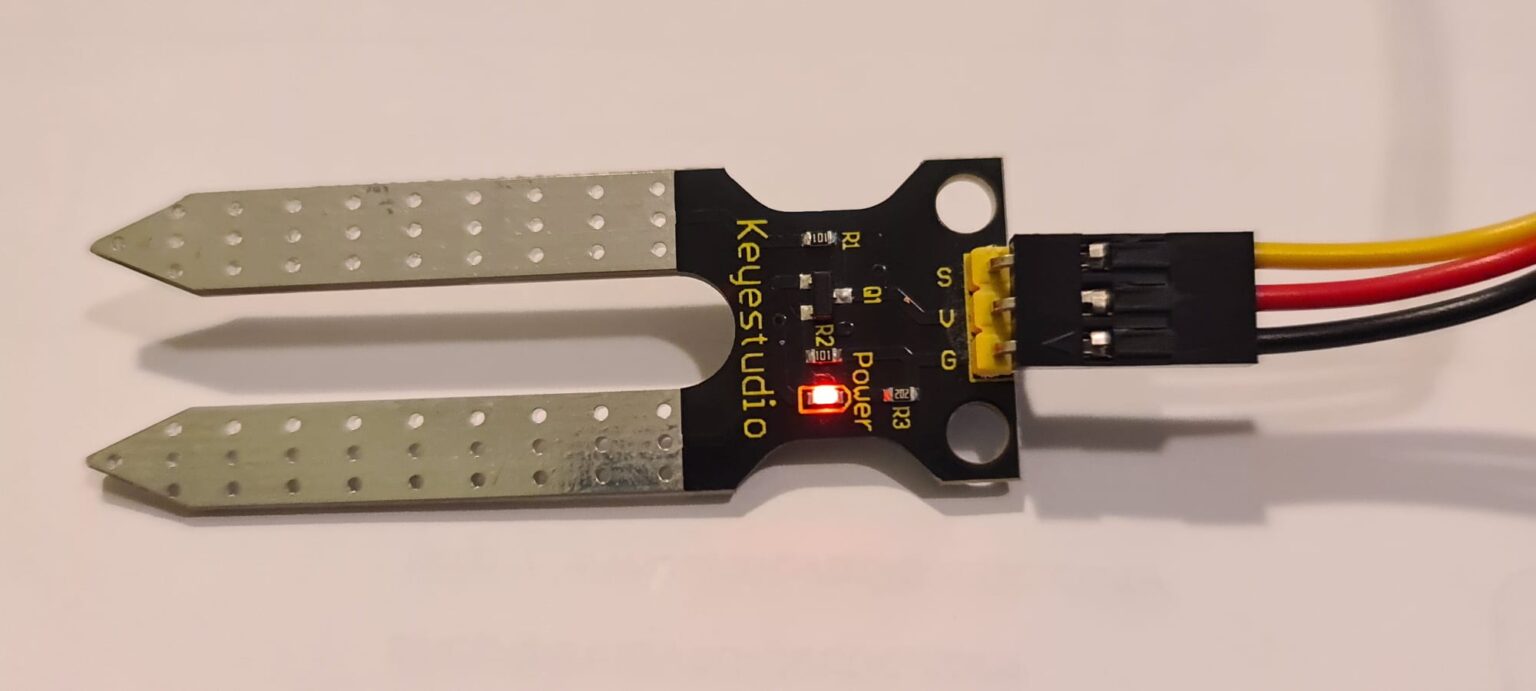

3.- El sensor de humedad se conectarà a los pines P0, P1, P2, P3, P4 i P10 què son los que pueden leer valores analógicos y lo mantendremos pinchado en la tierra de la maceta. El sensor dará una información analógica
4.- Tira de LED. En nuestro ejercicio haremos servir dos tiras de LEDs
- La que va integrada en la placa microshiel, 4 LEDs y viene conectada al pin 16
- La que va integrada en una cinta, 30 LEDs, conectaremos la cinta al pin 8
5.- Inicialización
Existiran dos tipos de inicicialización de nuestros programas, dependiendo si utilizamos la tira de LEDs integrada en la microshield o la tira de LEDs integrada en la cinta
Una solución podria ser:

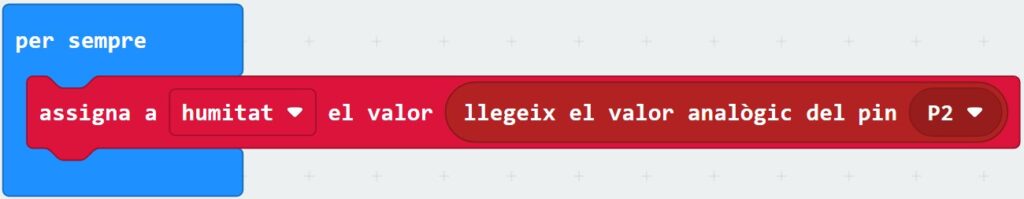

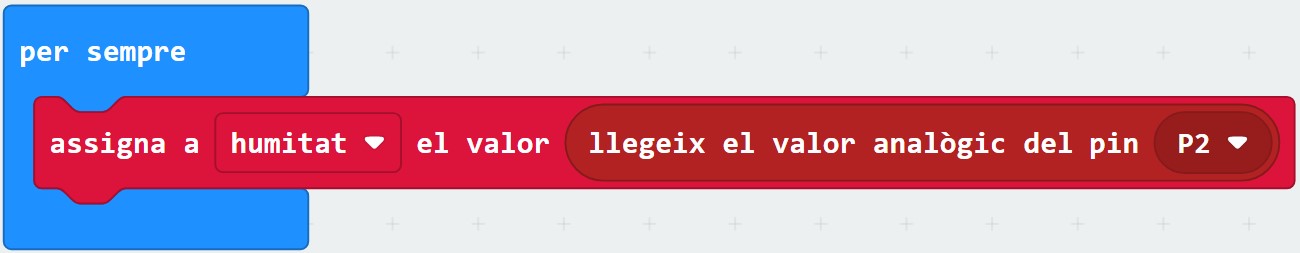

1.- Primero calibrar el sensor, para ello valoraremos que valores muestra el sensor de humedad con la ayuda de este pequeño programa:
Anotaremos que valores aporta el sensor cuamdo está completamento seco y cuando está sumergido en agua, serán los valores extremos del sensor. Imaginemos que:
- Sensor seco –> 0
- Sensor en agua –> 813

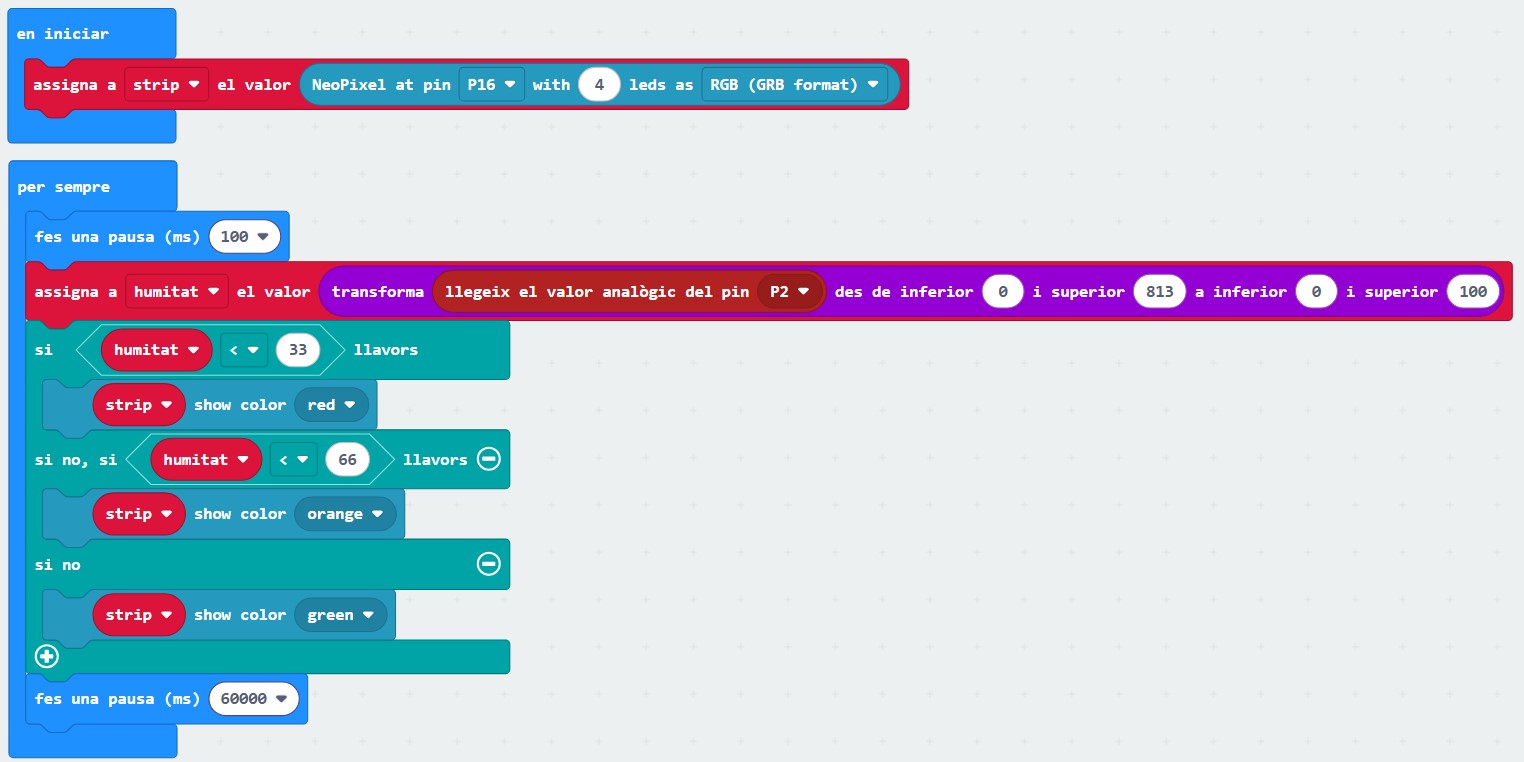

Estos valores permitiran plantear la solución para expresar la humedad de la maceta en valores relativos a 100, es decir en porcentajes %.

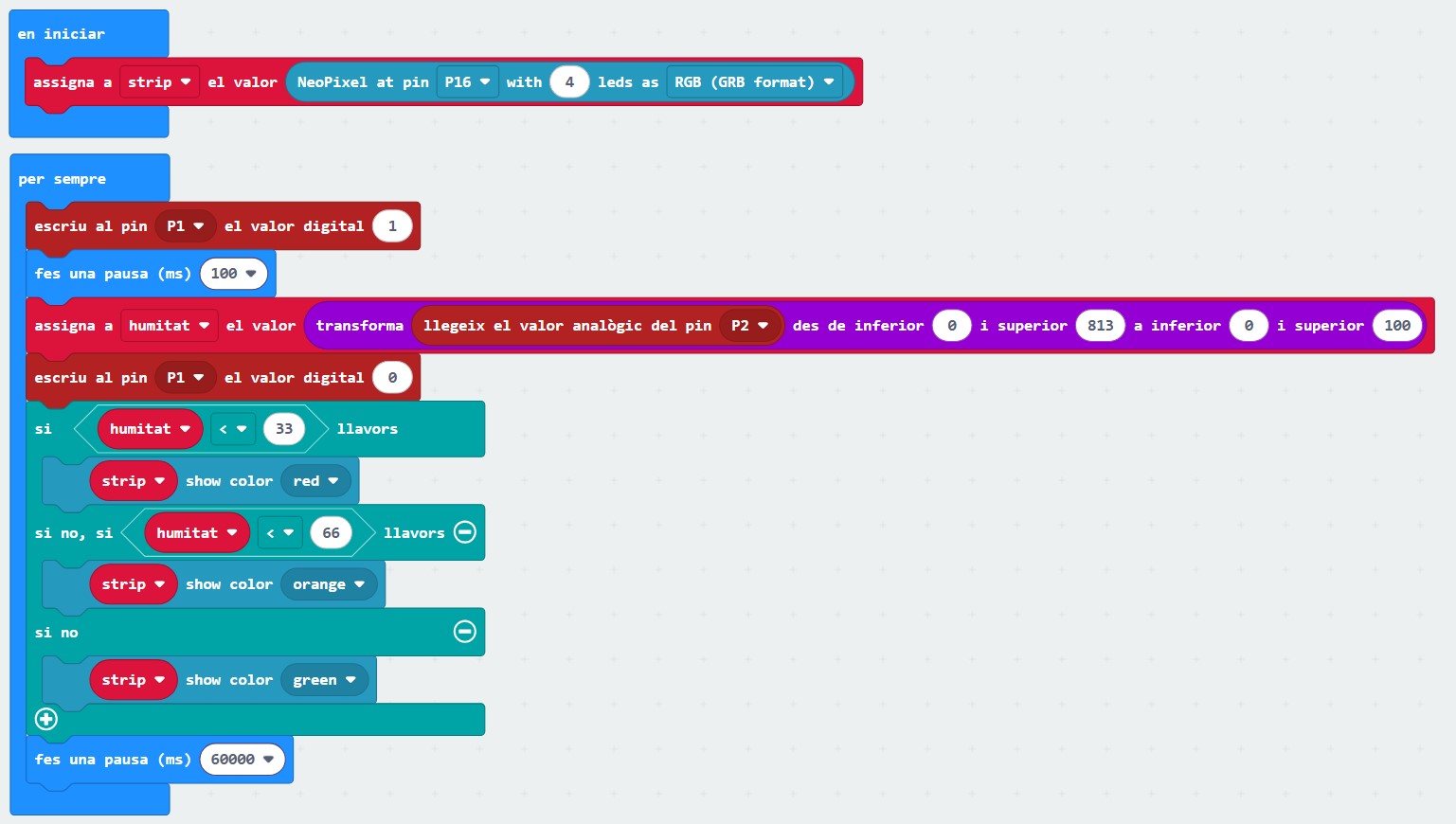

Pero, si quisieramos alargar la vida del sensor de humedad, deberiamos suministrar energia al sensor solo durante el momento de ordenar una lectura. En este caso utilizaremos el pin P1 para polarizar es decir para suministar el VCC y el P2 para realizar la lectura.
